滾珠絲杠常見安裝形式的特點與應用場景
發布日期：2024-11-07

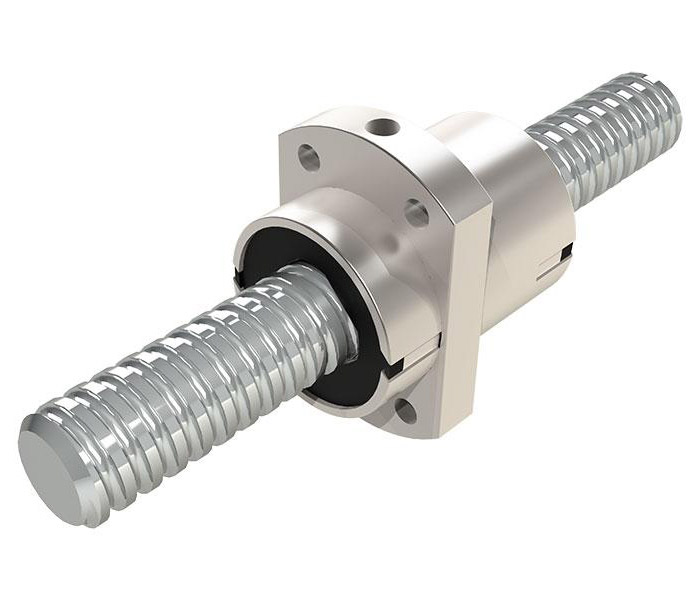

滾珠絲杠作為機床傳動系統中的關鍵部件,，憑借其高精度、可逆性和高效率的特點,，在數控機床及各類精密機械設備中占據了地位。其工作原理巧妙地將旋轉運動轉化為直線運動,，或?qū)⑴ぞ剞D(zhuǎn)換為軸向反覆作用力,，從而實現了動力傳輸?shù)木珳士刂?。本文將探討滾珠絲杠常見的安裝形式,，以及每種形式的特點與應用場景,。
一,、一端固定,，一端自由安裝方式
這種安裝方式,，也被稱為“懸臂支承”或“單推—自由”方式,，其特點在于滾珠絲杠的一端通過支撐座或軸承固定,，另一端則處于自由狀態,，不受約束,。固定端的軸承需同時承受軸向力和徑向力,，而自由端則完全釋放了軸向約束。此方式結構簡單,，安裝便捷,，對于行程較小,、轉速較低的短絲杠或豎直安裝的絲杠尤為適用。然而,，由于自由端缺乏支撐，絲杠在受到軸向力時容易產生彎曲,，影響定位精度，因此更適用于負載較輕,、精度要求不是特別高的場合,。
二,、一端固定,，另一端支撐安裝方式
為了克服一端固定、一端自由安裝方式的不足,，出現了“一端固定,，另一端支撐”的安裝形式，即雙推—支承方式,。在這種方式中,，滾珠絲杠的一端仍然通過支撐座或軸承固定，另一端則通過浮動支撐或彈性支撐來保持其穩定性,。固定端的軸承繼續承受軸向力和徑向力,，而支撐端的軸承則主要承受徑向力，并允許絲杠在軸向方向上有微量的浮動,。這種設計有效避免了絲杠因自重或外部力作用下的彎曲,，同時允許絲杠在熱變形時有一定的自由延伸空間,，從而提高了系統的穩定性和壽命,。雙推—支承方式因其結構簡單,、效果良好,，被廣泛應用于各種數控機床和精密加工設備中。
三,、兩端固定安裝方式
為了進一步提高滾珠絲杠的剛性和定位精度,，兩端固定的安裝方式應運而生,。在這種方式中,，滾珠絲杠的兩端均通過支撐座或軸承牢固固定,，且兩端的軸承都能同時承受軸向力和徑向力,。此外，為了增強絲杠的支撐剛度,，通常還會對絲杠施加適當?shù)念A(yù)拉力,。這種安裝方式顯著提高了絲杠的剛性，有助于補償因溫度變化引起的熱變形，從而確保了高精度的直線運動,。然而,，兩端固定方式也帶來了更高的安裝難度和成本,，且對組合零件的幾何精度要求較高。因此,，它更適用于對精度和剛性有高要求的場合,，如高精度機床,、精密測量儀器等,。
四,、螺桿固定,，螺母旋轉方式
與前三種安裝方式不同，螺桿固定,、螺母旋轉的方式顛覆了傳統的運動模式,。在這種方式中，滾珠絲杠的螺桿被固定在機床上,，而螺母則通過驅動裝置進行旋轉,。隨著螺母的旋轉，其內部的滾珠沿著螺桿的螺旋槽滾動,，從而帶動螺母沿軸向移動,。由于螺桿保持靜止，這種方式避免了因螺桿高速旋轉而產生的振動和磨損問題,，同時也突破了螺桿轉速和壓感穩定性的限制,，實現了更高速度的運動,。然而,，這種安裝方式對結構設計和制造精度提出了更高的要求,，成本也相對較高。
滾珠絲杠的安裝形式多種多樣,，每種形式都有其獨特的特點和適用場景,。在選擇安裝方式時，需要根據具體的設備類型,、工作條件,、精度要求以及成本預算等因素進行綜合考慮。無論是簡單的懸臂支承還是復雜的兩端固定,，亦或是創新的螺桿固定,、螺母旋轉方式，都在各自的領域內發揮著作用,，共同推動著機床制造和精密加工技術的不斷進步,。
