滾珠螺桿的滾珠循環方式劃分
發布日期：2024-10-30
在精密機械與自動化技術的廣闊領域中，滾珠螺桿以其高效,、精準的傳動性能,，成為了眾多工業設備中的核心部件。特別是在需要高精度定位與快速響應的場合,，如數控機床,、自動化設備、機器人關節等,，更是展現出了其獨特的優勢,。本文將探討滾珠螺桿在絲母部分構造上的獨特之處，特別是依據滾珠循環方式所劃分的多種形式,。
一,、基本原理

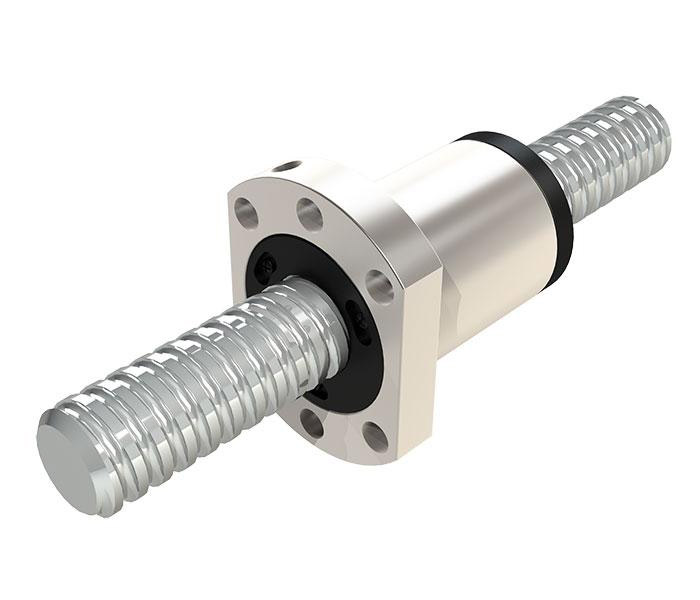

滾珠螺桿是一種將旋轉運動轉化為直線運動，或反之的傳動裝置,。其核心在于利用滾珠在螺桿與絲母之間的滾動摩擦,，降低了傳統滑動摩擦帶來的能量損失與磨損，從而實現了高效,、平穩的傳動效果,。構造主要包括螺桿本體、絲母,、滾珠以及滾道等關鍵部件,，而絲母部分的構造設計，直接決定了滾珠的循環方式及整體性能,。
二,、滾珠循環方式的多樣性
滾珠在絲母內的循環方式，是滾珠螺桿設計中的一個關鍵環節,，它不僅影響著傳動效率與精度,，還直接關系到螺桿的壽命與維護成本,。根據滾珠循環方式的不同，大致可以分為以下幾種類型：
1,、內循環式
內循環式滾珠螺桿是應用廣泛的一種類型,，其特點在于滾珠在絲母內部通過特定的回珠器（如回珠管、回珠槽等）實現循環,。這種設計使得滾珠在傳動過程中能夠持續,、穩定地滾動，減少了因滾珠掉落或卡滯導致的故障,。內循環式滾珠螺桿根據回珠器的具體結構，又可細分為多種類型,，如插管式,、螺旋槽式等，每種類型都有其獨特的適用場景與性能特點,。
2,、外循環式
與外循環式相比，內循環式在結構上更為緊湊,，而外循環式則通過外部裝置（如導珠管,、導珠板等）來實現滾珠的循環。這種設計雖然增加了系統的復雜度,，但也為滾珠的維護與更換提供了便利,。外循環式滾珠螺桿在需要頻繁更換滾珠或工作環境較為惡劣的場合下，具有一定的優勢,。
3,、端蓋式
端蓋式滾珠螺桿是另一種特殊的循環方式，其特點在于絲母兩端設有專門的端蓋,，滾珠在傳動過程中通過端蓋內部的通道實現循環,。這種設計不僅簡化了絲母的內部結構，還提高了滾珠循環的可靠性,。端蓋式在需要高密封性,、高防塵性能的場合下，如食品加工,、醫藥包裝等領域,，有著廣泛的應用。
三,、構造上的獨特之處
無論是內循環,、外循環還是端蓋式，其絲母部分的構造都體現了高度的精密性與創新性,。滾道的設計需精確到微米級,，以確保滾珠能夠順暢滾動而不產生過大的摩擦與磨損,。其次，回珠器或?qū)е檠b置的結構設計需兼顧強度與靈活性,，既要能夠承受滾珠的沖擊與磨損,，又要確保滾珠能夠順利循環。此外,，絲母內部的潤滑系統也是不可忽視的一環,，合理的潤滑設計能夠顯著降低摩擦系數，提高傳動效率與壽命,。
滾珠螺桿作為精密機械傳動領域的重要元件,，其絲母部分的構造設計直接決定了整體性能。通過深入了解滾珠的循環方式及其背后的技術原理,，可以更好地選擇與應用,，以滿足不同工業場景下的需求。
